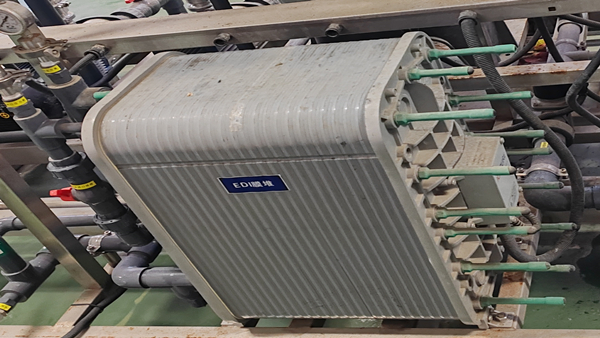

EDI模塊通常由多個基本單元疊加構成,每個單元主要包含淡水室和濃水室,通過離子交換膜隔開。
具體來說,模塊的組成包括:
淡水室:填充離子交換樹脂,用于去除水中的離子,由陰、陽離子交換膜包裹。
濃水室:位于相鄰淡水室之間,用于濃縮遷移的離子,同樣包含樹脂和交換膜。

極水室:設置在電極板與離子交換膜之間,用于循環極水,防止電極腐蝕。
其他組件:如電極板、流道板、絕緣板等,用于支撐結構和引導水流。
這些單元以層疊式板框結構排列,形成完整的EDI模塊。
EDI模塊的單元數量可根據處理需求調整,但基本單元結構一致
